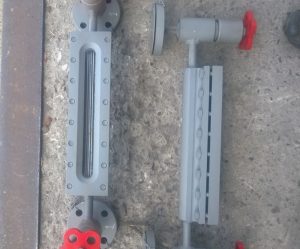

Указатели уровня HLT8: Надежный визуальный контроль для гидравлических систем

В мире промышленного оборудования, где бесперебойная работа гидравлических систем определяет эффективность и безопасность всего технологического цикла, ключевую роль играет контроль состояния рабочей жидкости. Информация об уровне масла в баке и его температуре – это базовые, но критические данные для предотвращения катастрофических отказов. Среди устройств, обеспечивающих этот контроль, особое место занимают механические указатели уровня серии HLT8, сочетающие в себе простоту, надежность и функциональность. Эти приборы являются неотъемлемым элементом современных гидравлических резервуаров, предоставляя оператору мгновенную визуальную информацию без необходимости сложного подключения к электронным системам.

Конструкция и принцип работы указателей серии HLT8

Указатели уровня HLT8 представляют собой комбинированные приборы, конструктивно объединяющие две важнейшие функции:

1. Визуальный указатель уровня гидравлической жидкости. Основным элементом является прочная прозрачная смотровая трубка (стекло или высокопрочный пластик, часто с армированием), соединенная через верхний и нижний штуцер непосредственно с внутренним пространством бака. Уровень масла в трубке в точности соответствует уровню в самом резервуаре, что реализует простой и неоспоримый принцип сообщающихся сосудов. Для удобства считывания показаний на корпус или защитную рамку нанесена контрастная шкала с метками «Мин.» и «Макс.», а иногда и с промежуточной градуировкой. Часто применяются цветовые индикаторы (зеленая зона – норма, красная – критический уровень).
2. Встроенный термометр. В нижней или центральной части корпуса указателя монтируется биметаллический или жидкостный термометр со шкалой. Его чувствительный элемент находится в непосредственном контакте с жидкостью, поступающей из бака через нижний канал, что обеспечивает точное измерение текущей температуры масла. Это позволяет оперативно отслеживать перегрев системы, который может быть вызван перегрузкой, неисправностью теплообменника или недостаточным объемом жидкости.

Ключевой особенностью серии HLT8 является их полностью механическая конструкция. Для их работы не требуется источник питания, датчики, провода или преобразователи сигнала. Это делает их абсолютно энергонезависимыми и устойчивыми к электромагнитным помехам, что критически важно в условиях промышленных цехов с большим количеством силового оборудования.

Сфера применения и важность контроля параметров

Установка указателей HLT8 является стандартной практикой для широкого спектра промышленного оборудования:

• Станки с ЧПУ: Гидравлические системы подачи, зажима, перемещения.
• Прессы, гильотины, другое металлообрабатывающее оборудование.
• Мобильная гидравлика: Экскаваторы, погрузчики, краны (для баков гидростанций).
• Трансформаторы и реакторы (для контроля масла в системах охлаждения).
• Насосные станции и гидроагрегаты.

Контроль уровня и температуры решает несколько жизненно важных задач:

• Предотвращение «сухого хода» насоса. Падение уровня ниже минимальной отметки приводит к захвату насосом воздуха, кавитации, мгновенному износу деталей и выходу из строя дорогостоящего агрегата.
• Своевременное пополнение запаса жидкости. Обнаружение утечек через постепенное снижение уровня.
• Контроль теплового режима. Перегрев масла приводит к резкому снижению его вязкости и смазывающих свойств, окислению и образованию отложений. Своевременное обнаружение повышенной температуры позволяет диагностировать проблемы в системе охлаждения или нагрузки.
• Обеспечение правильной работы гидросистемы. Оптимальный объем жидкости в баке необходим для эффективного отделения воздуха и осаждения механических примесей.

Монтаж и особенности установки

Как указано в техническом описании, монтаж указателей HLT8 отличается простотой, но требует соблюдения важных правил:

• Установка на наружной поверхности бака в строго вертикальном положении. Любой перекос приводит к некорректным показаниям уровня.
• Крепление осуществляется двумя болтами через монтажные отверстия в корпусе указателя, которые совпадают с ответными отверстиями, предварительно подготовленными на стенке емкости.
• Герметичность соединения обеспечивается прокладками или уплотнительными кольцами, входящими в комплект. Верхний и нижний штуцеры указателя соединяются с соответствующими отверстиями в баке с помощью трубопроводов или напрямую, с использованием дополнительных уплотнений.
• Установка должна предусматривать легкий доступ оператора для считывания показаний и технического обслуживания (например, очистки смотрового стекла).

Преимущества и ограничения

Преимущества:

• Высокая надежность и долговечность за счет отсутствия электронных компонентов.
• Прямое визуальное отображение, не требующее интерпретации сигналов.
• Независимость от электропитания и систем управления.
• Простота в обслуживании и установке.
• Стоимость значительно ниже, чем у комплексов электронных датчиков с выводом на дисплей.

Ограничения:

• Контроль возможен только локально, в точке установки. Нет возможности дистанционной передачи данных в АСУ ТП.
• Требуется визуальный осмотр персоналом, что может быть затруднительно на удаленном или опасном оборудовании.
• Механическая уязвимость смотрового стекла к ударам (хотя многие модели имеют металлическую защитную решетку).

Указатели уровня жидкости и температуры серии HLT8 являются примером элегантного инженерного решения, где эффективность достигается за счет простоты и физической наглядности. В эпоху повсеместной цифровизации они остаются востребованным, а часто и обязательным элементом гидравлических систем, выполняя роль надежного и безотказного «окна» в состояние рабочей жидкости. Их наличие на баке – это базовый признак ответственного проектирования, позволяющий продлить ресурс дорогостоящего гидравлического оборудования и избежать внезапных простоев, предупреждая оператора о проблемах самым непосредственным образом – через видимый уровень и четкие цифры температуры.
